活塞式壓力計參數(表五)
YS-800型活塞式壓力計的技術參數包括：精度等級、測量范圍、活塞的有效面積、活塞底盤及其連接件和專用砝碼質量、接口螺紋等參數。本頁向您提供這種YS-800型活塞式壓力計的這些基本配置參數和依照您的實際需要可以自行選型配置的項目。以方便您的選型、配置和使用。

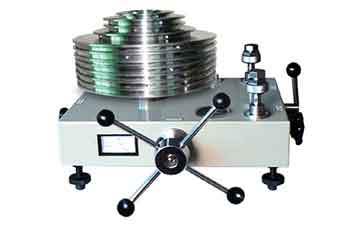

活塞式壓力計產品照
_YS-800型活塞式壓力計基本參數_
- 型號屬性
- YS-800活塞式壓力計為主系列型號
- 精度等級
- 0.05級: 0.02級
- 測量范圍
- 2～80MPa
- 活塞面積
- 公稱面積 0.05 平方厘米
- 活塞及其
連接件 - 公稱質量1kg(含底盤及其連接件)
產生壓力2MPa - 專用砝碼
- 標配砝碼：公稱質量 0.5kg 1 塊
產生標準壓力值為 1MPa×1 = 1 MPa - 標配砝碼：公稱質量 1kg 2 塊
產生標準壓力值為 2MPa×2 = 4 MPa - 標配砝碼：公稱質量 2kg 1 塊
產生標準壓力值為 4MPa×1 = 4 MPa - 標配砝碼：公稱質量 5kg 7 塊
產生標準壓力值為 10MPa×7 = 70 MPa - 選配砝碼須在定貨時申明
(表五)YS-800型活塞式壓力計詳細參數表_
- 項目
- 參數
- 備注
- 規格型號
- YS-800
- 測量范圍
- 2～80MPa
- 最小間隔值1MPa
- 精度等級
- 0.05級【二等】
- 0.02級【一等】
- 公稱面積
- 0.05平方厘米
- 0.05平方厘米
- 活塞系統的公稱面積
-
活塞
及其
連接件 公稱質量(kg) 產生壓力(MPa) - 1
- 1
- 2
- 2
- 測量下限值
- 活塞、活塞筒材料
- 合金鋼或碳化鎢
- 碳化鎢
- 【可選】
- 活塞工作位置指示
- 標高指示板或專用指針式物位儀表
- 專用指針式物位儀表
- 【可選】
- 壓力發生系統
- 手搖泵或柱塞式預壓泵加調壓器
- 柱塞式預壓泵加螺旋式調壓器
- 【可選】
-
標配砝碼
質量
與作用 公稱質量(kg) 產生壓力(MPa) 標配數量(塊) 砝碼材料 - 0.5
- 1
- 2
- 5
- 0.5
- 1
- 2
- 5
- 可訂制非標
- 1
- 2
- 4
- 10
- 1
- 2
- 4
- 10
- 1
- 2
- 1
- 7
- 1
- 2
- 1
- 7
- 可增訂數量
- 常規或無磁
- 無磁材料
- 【可選】
- 工 作 介 質
- 變壓器油或變壓器油與煤油的混合油20℃時運動黏度 9～12mm2/s，酸值不大于0.05毫克 KOH/克
- 可代購工作介質
- 接口連接型式
- 螺紋連接
- 其它連接型式可協議
- 標配接口螺紋
- M20×1.5
- 其它連接螺紋須協議
- 接口連接方式
- 普通型或快速接頭
- 手旋式快速接頭
- 【可選】
- 標配接口數量
- 2
- 可增加，須協議
- 電源
- 若選配專用指針式物位儀表需 ～220V50Hz
- ～220V 50Hz
- 總重量
- ≈35kg
- ≈35kg
